После Второй мировой войны на политическую арену вышли две ядерные сверхдержавы. Каждый здравомыслящий человек понимает, что безопасность на земле будет гарантировать паритет вооруженных сил. Несмотря на то, что общая стоимость обслуживания американских вооруженных сил превышает военный бюджет России, у нас есть что противопоставить знаменитой американской трехступенчатой ракете Trident II. Речь идет о межконтинентальном ракетном комплексе РТ-2ПМ2, более известном как «Тополь-М».
Стоит ли с восторгом воспринимать новость об очередной российской (советской) разработке, ведь оружие — это война, смерть, потеря территорий? С другой стороны, мы не можем доверять честности и порядочности наших стратегических «друзей». Возьмем, к примеру, односторонний выход США из РСМД. Именно поэтому обороноспособность России считается гарантией безопасности во всем мире.
История создания
После окончания Второй мировой войны в Советском Союзе и Соединенных Штатах Америки проводились масштабные разработки в области ядерного оружия и средств доставки боеголовок к цели. Разработки велись с переменным успехом. Американцы первыми создали атомное оружие и даже смогли испытать его против Японии. СССР вскоре догнал своих противников и провел собственные испытания этого вида оружия.
В середине 20 века разразился Карибский кризис, и снова на первый план вышло термоядерное оружие. Хотя Советский Союз уступал США по количеству боеголовок, американцы все же не решились развязать третью мировую войну, сохранив свои территории. У СССР были средства доставки, которые позволяли добраться до территории Америки, и это охлаждало горячие головы. Удаленность континента перестала играть в игру Соединенных Штатов.
В 1985 году появляется новый сдерживающий фактор. На боевое дежурство заступил 1-й ракетный полк, оснащенный пусковыми установками «Тополь». В конце того же десятилетия начались работы над новой межконтинентальной баллистической ракетой для шахт и мобильных комплексов. Для разработки задействованы:
- московский институт теплотехники (команда проектировщиков уже имела опыт создания комплекса подвижного пола);
- южное КБ в Днепропетровске (основной разработчик ракет шахтного базирования).
Этот тандем должен был производить унифицированный комплекс межконтинентальных баллистических ракет.
Но этому не суждено было сбыться, потому что страна развалилась. В результате многие компании, участвовавшие в создании нового комплекса, оказались на территории разных государств. Например, КБ «Южное» стало собственностью Украины.
Указом Президента РФ в 1993 году все наработки на этом объекте были сохранены и легли в основу глубокой модернизации уже существующего комплекса РТ-2ПМ. Была поставлена задача создать комплекс «Тополь-М». Проведя глубокие доработки характеристик, практически полностью перепроектировав ракету, конструкторы не пошли дальше действующих международных договоров. Они оставили прекрасную базу для будущей модернизации, тем самым сохранив РВСН в боеспособном и боеспособном виде.
В ходе модернизации большое внимание уделялось прорыву перспективной ПВО вероятного противника.
«Тополь-М» должен был быть способен нанести ответный или ответно-ракетный удар по территории противника.
Это подразумевало возможность пуска ракет, когда ядерный удар по нашей стране уже имел место и присутствовали его поражающие факторы. Или вражеские ракеты в воздухе. Тогда возникает другая проблема, которую комплекс должен успешно решить. Это для преодоления ядерного щита по целям. Кроме того, эти объекты должны были иметь большую автономность.
В стране бушевала демократия. Научные институты, технические лаборатории развалились, заводы ВПК перешли за бесценок в частные руки. Мозговитые люди бежали на запад в поисках достойной зарплаты и возможности прокормить свои семьи. Но, несмотря на все трудности, патриоты своей Родины работали над своей оборонительной мощью.
Через год был проведен испытательный пуск ракеты шахтного базирования. В конце 1998 года под Татищево первые модернизированные минно-заградительные комплексы взяли на себя экспериментальные функции. В начале 21 века комплекс шахтного базирования был принят на вооружение. После этого работа над мобильным комплексом была ускорена. Через шесть лет после принятия шахтного комплекса на боевое дежурство заступил первый мобильный дивизион «Тополь-М».
Эта ракета стала первой в мире серийной межконтинентальной ракетой наземного базирования. Проведена даже унификация с ракетным комплексом «Булава» морского базирования.
Описание ракетного комплекса
Ракета 15Ж65 имеет три подъемные ступени и оснащена твердотопливными двигателями. Каждая ступенька изготовлена из высокопрочного композитного материала. Его корпус выполнен по принципу «Кокон», то есть он цельный. Внешне ракета 15Ж65 отличается от ракет «Тополь» отсутствием решетчатых стабилизаторов и рулей. В полете ракета управляется изменяемым вектором тяги, обеспечиваемым поворотом сопел подъемных двигателей.
Масса ракеты с топливом превышает 47 тонн. Время выполнения шагов составляет 60, 64 и 56 секунд соответственно. Три мощных двигателя придают ракете достаточно большое ускорение, что делает ее практически неуязвимой на участке разгона. Маневры во время полета выполняются с помощью десятков вспомогательных двигателей и планируются современной системой управления. Таким образом, ракета летит к цели по труднопрогнозируемой противником траектории.
Термоядерная боевая часть мощностью 550 килотонн (эквивалент тротила) размещается в моноблочной отделяемой боевой части. Отличительной особенностью ракеты 15Ж65 от других типов стратегических межконтинентальных боевых ракет является то, что моноблок может быть в кратчайшие сроки заменен многоблочной боевой частью с индивидуальным наведением. Грузоподъемность каждой части составляет 150 тонн (эквивалент тротила).
Новая разработка — маневрирующая боевая часть ракеты «Тополь-М», по словам разработчиков, способна преодолевать американские системы ПВО с вероятностью от 65 до 80 процентов. Этому способствует ряд реализованных технологий.
- Уменьшено время разгона ракеты. Для справки отмечается, что ракета разгоняется до скорости 7 км/с менее чем за 3 минуты.
- Возможность маневрировать на активном участке полета, а также программно маневрировать в облаке ядерного взрыва. В результате маневра снижается вероятность перехвата цели противником.
- Прочное покрытие корпуса ракеты защищает ее от повреждений, в частности, от воздействия поражающих факторов ядерного взрыва.
- Наличие пассивных и активных ложных целей, а также наличие средств искажения характеристик боеголовок. Ложные цели ничем не отличаются от реальных боеголовок вне зависимости от дальности электромагнитного излучения радаров противника. Они имитируют характеристики боеголовок на внеатмосферном участке и части атмосферного участка движения ракеты. Боевая часть обезвреживается при снижении до высоты 2 км. Комплекс противоракетной обороны «Тополь-М» устойчив к радиолокационному излучению сверхвысокого разрешения. Реальная дальность обнаружения ракет составляет всего 100-200 км. Определить положение ракеты с помощью оптической или ИК-радиолокации достаточно сложно, так как во время полета в кильватерную зону МБР впрыскивается специальный жидкий продукт, что снижает интенсивность излучения. Искажение характеристик БЧ происходит из-за использования радиопоглощающего покрытия.
Боевая часть «Тополь-М» была практически заимствована у комплекса «Тополь», поэтому временные и финансовые затраты на ее разработку были сведены к нулю. Несмотря на унификацию, новая боевая часть обладает более выраженной устойчивостью к воздействию поражающих факторов ядерного взрыва с меньшим удельным весом. Боевая часть оснащена современными механизмами, повышающими ее безопасность при хранении и транспортировке.
Ракета 15Ж65 унифицирована для использования в стационарных (15П065) и мобильных (15П165) ракетных комплексах. В состав стационарного комплекса входят шахтные пусковые установки. По договору СНВ-2 такие комплексы подлежали демонтажу. Модифицированная ШПУ 15П735 или 15П718 подходит в качестве пусковой установки для ракеты 15Ж65.
Стационарный боевой комплекс 15П065 состоит из 10 ракет 15Ж65 и, соответственно, 10 пусковых установок. Сюда же относится командный пункт, который крепится на амортизирующей подвеске внутри шахты. В стационарном комплексе ракета хранится в металлическом транспортно-пусковом контейнере (ТПК). В мобильном комплексе ТПК выполнен из прочного стеклопластика. Шахтный ТПК играет роль транспортно-перегрузочной машины. Он также используется при установке ракеты.
Мобильные ракеты входят в состав комплекса 15П165. Комплекс оборудован на базе шасси МАЗ-7922. Разработкой шасси занимался Минский завод колесных тягачей. Конструкторское бюро «Титан» занималось адаптацией ТПК под колесный тягач. Двигатель трактора мощностью 800 лошадиных сил в паре с восьмиосным шасси делает мобильную установку проходимой. Может преодолевать практически любые бездорожья, рвы, броды (глубиной до 1,1 м). Три передних и три задних моста трактора поворотные. Радиус поворота составляет около 18 метров. В системе 15П165 есть несколько уникальных решений. Неполное вывешивание позволяет разворачивать пусковую установку даже на мягком грунте. «Тополь-М» может быть запущен практически с любой занимаемой территории.
РТ-2ПМ2 «Тополь-М» — видео запуска ракеты
Ракета 15Ж65 (15Ж55) трехступенчатая твердотопливная. Максимальная автономность составляет 11 000 км. Он несет термоядерную боевую часть мощностью 550 кт. В шахтном варианте он был принят на вооружение в 2000 году. В следующем десятилетии «Тополь-М» станет основой вооружения РВСН.
В 2011 г. Минобороны РФ отказалось от дальнейших закупок ракетных комплексов «Тополь-М» в пользу дальнейшего развертывания МБР РС-24 «Ярс» с РГЧ, хотя шахтные пусковые установки «Тополь-М» последней, 6-й полк Се планировалось комплектовать 60-ю ракетную дивизию в 2012 году.
Разработка Тополь-М
Работы по созданию нового комплекса начались в середине 1980-х гг.. Постановлением Военно-промышленной комиссии от 9 сентября 1989 г предписывалось создание двух ракетных комплексов (стационарного и мобильного) и одной межконтинентальной баллистической ракеты универсального трехступенчатого твердотопливного типа топливо для них. Эта опытно-конструкторская работа получила название «Универсал», разрабатываемый комплекс — обозначение РТ-2ПМ2. Разработка комплекса осуществлялась совместно Московским теплотехническим институтом и Днепропетровским проектно-конструкторским бюро «Южное».
Ракету предполагалось унифицировать для обоих типов комплексов, но в исходном проекте отличалась система воспроизведения боевой части. Боевая ступень ракеты шахтного базирования должна была оснащаться ЖРД на усовершенствованном монотопливе ПРОНИТ. Для мобильных устройств Массачусетский технологический институт разработал двигательную установку на твердом топливе. Также были отличия в транспортно-пусковом контейнере. Для мобильного комплекса он должен был быть изготовлен из стеклопластика. Для стационарного — из металла, с установленным на нем рядом систем наземного оборудования. Так, ракета для мобильного комплекса получила индекс 15Ж55, а для стационарного — 15Ж65.
В марте 1992 г было принято решение о разработке комплекса «Тополь-М» на основе наработок программы «Универсал» (в апреле «Южное» прекратило участие в работах по комплексу). Указом Бориса Ельцина от 27 февраля 1993 года головной фирмой по разработке «Тополя-М» стал МИТ. Было принято решение разработать унифицированную ракету с единым вариантом боевого оснащения — с твердотопливной двигательной установкой боевой ступени. Система управления разработана в Научно-производственном центре автоматики и приборостроения, боевая часть разработана в Саровском ВНИИЭФ.
Испытания ракеты начались в 1994 году. Первый пуск был осуществлен из шахтной пусковой установки на космодроме Плесецк 20 декабря 1994 года. В 1997 году после четырех успешных пусков началось серийное производство этих ракет. Акт о принятии на вооружение РВСН Российской Федерации межконтинентальной баллистической ракеты «Тополь-М» утвержден Государственной комиссией 28 апреля 2000 г., а Указ Президента Российской Федерации о принятии на вооружение БРК Ввод в эксплуатацию был подписан Владимиром Путиным летом 2000 года, после чего мобильный наземный ракетный комплекс вышел на летные испытания (ПГРК) на базе восьмиосного шасси МЗКТ-79221. Первый пуск с мобильной пусковой установки был произведен 27 сентября 2000 года.
Комплекс производится ОАО «Воткинский завод» и ЦКБ «Титан».
Размещение Тополь-М
Размещение первых ракет в модифицированных шахтах, используемых для ракет УР-100Н (15А30, РС-18, СС-19 «Стилет»), началось в 1997 году.
25 декабря 1997 года первые две ракеты 15Ж65 (минимальный пуск) 1-го полка РВСН, вооруженного ракетным комплексом 15П065-35 — 104-й ракетный полк поставлен на опытно-боевое дежурство в 60-м ракетном дивизионе (Татищево деревня). А 30 декабря 1998 года на боевое дежурство заступил 104-й ракетный полк (командир — подполковник Ю. С. Петровский) в полном составе 10 ШПУ с межконтинентальными баллистическими ракетами «Тополь-М» на базе ШПУ. Еще четыре полка с МБР «Тополь-М» минного базирования заступили на боевое дежурство 10 декабря 1999 г., 26 декабря 2000 г. (перевооружение 15П060), 21 декабря 2003 г и 9 декабря 2005 г.
Процесс перевооружения мобильного комплекса начался 21 ноября 2005 г в 54-й гвардейской ракетной дивизии (Тейково), когда были выведены из состава два дивизиона и подвижный пункт управления (ПКП) 321-го ракетного полка (321 рп). Через год, в ноябре 2006 г., 321 рп приняла опытно-боевые задачи в составе дивизиона (3 ПУ) и ракетного полка ПКП на комплексе «Тополь-М». 1-й ракетный дивизион и ПКП 321 рп заступили на боевое дежурство 10 декабря 2006 г в 15:00. В то же время стало известно, что президент Владимир Путин подписал новую госпрограмму вооружений до 2015 года, которая предусматривает закупку 69 межконтинентальных баллистических ракет «Тополь-М».
В 2008 году Николай Соловцов объявил о начале оснащения ракет «Тополь-М» разделяющимися головными частями (РГЧ) в ближайшем будущем. Оснащение «Тополя-М» РГЧ будет важнейшим способом поддержания ядерного потенциала России. «Тополь-М» с РГЧ начал поступать на вооружение в 2010 году.
В апреле 2009 года командующий РВСН Николай Соловцов объявил о прекращении производства мобильных ракетных комплексов наземного базирования «Тополь-М» и поставке в РВСН более совершенных комплексов.
По состоянию на 2010 год дислокация 54-й ракетной дивизии продолжала модернизироваться. К концу 2012 года на боевом вооружении находилось 60 минных и 18 мобильных ракет «Тополь-М». Все ракеты шахтного базирования состоят на боевом дежурстве в Таманской ракетной дивизии (г. Светлый Саратовской области).
В состав стационарного комплекса РТ-2ПМ2 входят 10 МБР 15Ж65, установленных на шахтных пусковых установках 15П765-35 (ШПУ переоборудованы 15П735 и 15П718, ракеты 15А35 и 15А18М) или 15П765-60 (ШПУ переделаны 15Ж60), а также командный пункт 15В22.

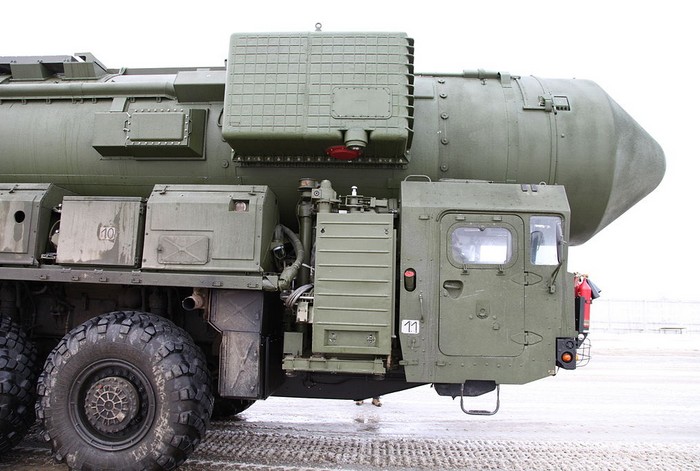

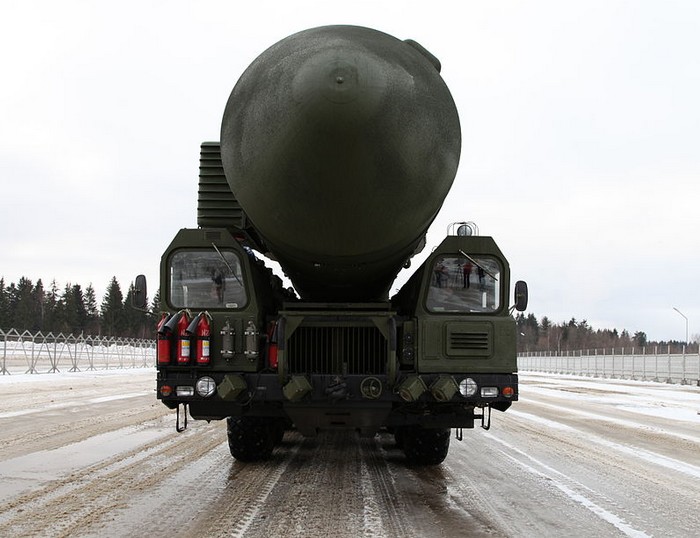

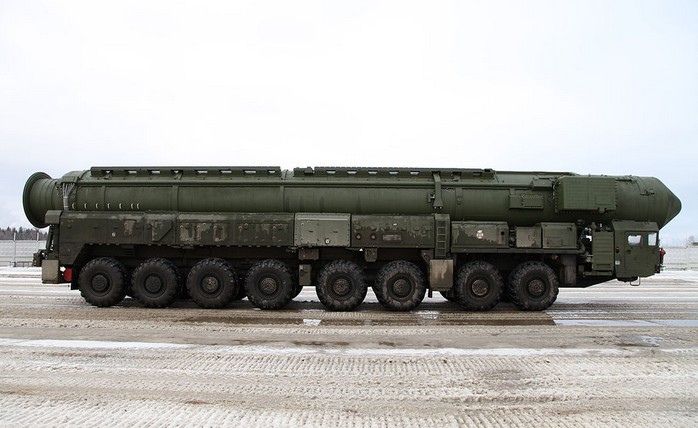

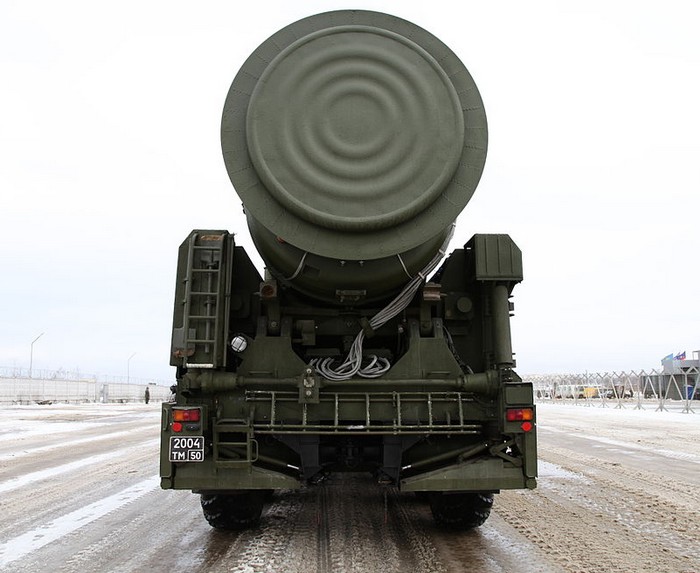

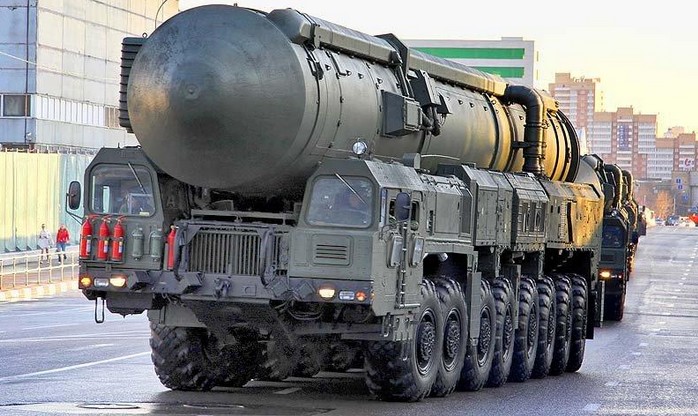

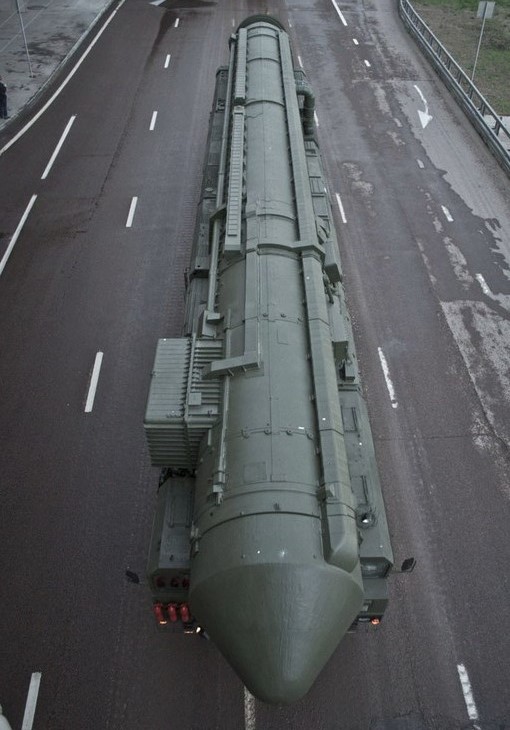

Автономная пусковая установка 15У175 мобильного комплекса представляет собой ракету 15Ж55, размещенную на высокопрочном стеклопластиковом ТПК, смонтированном на восьмиосном шасси МЗКТ-79221.
Ракета 15Ж65 (15Ж55) состоит из трех ступеней с твердотопливными маршевыми двигателями. Маршевые ступени выполнены композитными, навивными по типу кокона. Все три ступени снабжены вращающимся соплом для отклонения вектора тяги (решетчатые аэродинамические рули отсутствуют). Первая ступень имеет тягу 100 тонн, вес 26 тонн, из них вес ступени 3 тонны, длину 8,5 м и время работы 60 секунд. Вторая ступень имеет тягу 50 т, массу 13 т, из них 1,5 т на одну ступень, длину 6 м, время работы ступени 64 с. Третья ступень имеет тягу 25 тонн, вес 6 тонн, из них 1 тонна ступень, длину 3,1 м и время работы 56 секунд.
Способ пуска минометный для обоих вариантов. Твердотопливный маршевый двигатель ракеты позволяет ей набирать скорость значительно быстрее, чем предыдущие типы ракет аналогичного класса, созданные в России и Советском Союзе. Это значительно усложняет их перехват средствами ПРО на активном участке полета.
Ракета оснащена отделяемой боевой частью с термоядерной боевой частью мощностью 550 кт в тротиловом эквиваленте. Боевая часть также оснащена комплексом средств преодоления противоракетной обороны. ПКБ ПРО состоит из пассивных и активных ложных целей, а также средств искажения характеристик боевой части. Несколько десятков вспомогательных двигателей коррекции, приборов и механизмов управления позволяют боевой части совершать маневры на траектории, затрудняя ее перехват на конечном участке траектории. Некоторые источники утверждают, что ЛЦ неотличимы от боеголовок во всех диапазонах электромагнитного излучения (оптическом, инфракрасном, радиолокационном).
В связи с прекращением действия договора СНВ-2, запрещавшего создание многозарядных межконтинентальных баллистических ракет, в МИТ проводились работы по оснащению «Тополя-М» разделяющейся индивидуальной боевой частью. Возможно, результатом этих работ является РС-24 «Ярс».
Поддержка инженерной и маскирующей техники.
В 2013 году мобильные ракетные комплексы «Тополь-М» получили первые 12 машин (9 из них в Тейковском ракетном дивизионе) инженерного обеспечения и маскировки (МИОМ). Машины обеспечивают маскировку (сканирование) следов мобильных боевых ракетных комплексов, находящихся на вооружении, а также создание высококонтрастных следов ложных боевых позиций, хорошо видимых со спутников.
Испытания Тополь-М
Летные испытания ракеты шахтного базирования проводились в период с 1994 по 2000 г., с ее завершением, в период 2000-2004 гг., проводились испытания мобильного варианта комплекса.
Испытания боевого оснащения
Несмотря на завершение испытаний ракетного комплекса и принятие серийной техники на боевую службу, работы по совершенствованию комплекса продолжались в направлении развития боевых средств (боевых частей), при этом доработанная ракета «Тополь» использовалась в качестве носителя следующим образом:
1 ноября 2005 г с полигона Капустин Яр в Астраханской области успешно осуществлен пуск ракеты РТ-2ПМ «Тополь» в рамках испытаний элементов новой боевой техники: единой боевой части, серии вновь разработанных элементов комплекса средств преодоления противоракетной обороны и размножающей ступени, на которой может быть установлено до шести боевых блоков, при этом размножающая ступень унифицирована для установки на межконтинентальные баллистические ракеты морского («Булава») и наземного («Тополь-М.
Летные испытания новой боевой части на штатной ракете комплекса РТ-2ПМ были совмещены с испытаниями с целью продления срока действия гарантии «Тополя». Впервые в российской практике пуск был осуществлен не с космодрома Плесецк на полигоне Кура на Камчатке, а с полигона Капустин Яр на 10-м полигоне Сары-Шаган, расположенном в Казахстане (Приозерский район). Это было сделано из-за того, что радиолокационное обеспечение полигона Кура не позволяет фиксировать маневры, совершаемые боеголовками после их отделения от МБР. Кроме того, эти маневры отслеживаются американскими измерительными приборами, размещенными на Аляске.
Классификация РТ-2ПМ2 «Тополь-М»
Комплекс «Тополь-М» при разработке получил индекс РТ-2ПМ2, однако по индексу ГРАУ (УРВ Ракетных войск стратегического назначения), то есть по индексу Заказного управления МО РФ, стационарный комплекс (мина) получил наименование 15П065, а мобильный комплекс — 15П165. По договору СНВ «Тополь-М» известен как РС-12М2. В классификации НАТО он имеет обозначение SS-27 Sickle B, что в переводе означает «серп». Используется унифицированная трехступенчатая твердотопливная ракета 15Ж65.
В стационарных комплексах используются шахтные пусковые установки ШПУ 15П765-35, переделанные из ШПУ 15П735, предназначенные для ракет 15А35, или переделанные из ШПУ 15П765-60. Единый командный пункт — УКП 15В222.
Тактико-технические характеристики
Мобильность комплекса обеспечивается установкой на шасси мощного турбодизельного двигателя. Трактор комплектуется шинами размером 1600*600-685, которые позволяют ему передвигаться по бездорожью. Кроме того, установлена система контроля давления.
Ракета 15Ж65
| Радиус поражения, км | 12000 |
| Начальная масса, т | 46,5 |
| Скорость полета, км/с | До 7 |
| Длина ракеты с боевой частью, м | 22,6 |
| Длина ракеты без боевой части, м | 17,5 |
| Максимальный диаметр корпуса, м | 1,81 |
| Масса ракеты в ТПУ, т | 76 |
| Масса боевой части, т | 1,2 |
| Диаметр вероятного отклонения, м | 150-200 |
| Бензин | Твердая смесь |
| Бронированная голова | Термоядерный заряд |
| Мощность БЧ, т (в тротиловом эквиваленте) | 550 |
| Трактор | МЗКТ-79221 |
| двигатель | ЯМЗ-847.10 |
| Мощность двигателя, л.с. | Мощность двигателя, л.с. |
| Грузоподъемность, т | 80 |
| Масса, т | 44 |
| Длина | 22,7 |
| Широкий | 22,7 |
| Широкий | 3.4 |
| Высота | 3.3 |
| Дорожный просвет, мм | 475 |
| Радиус вращения, м | 18 |
| Проходимый брод, м | 1.1 |
| Запас хода, км | 500 |
| Максимальная скорость, км/ч | Четыре пять |
| Объем бака, л | 875 |
Система наведения ракет обеспечивает поражение целей с минимальной ошибкой. А учитывая мощность БЧ это отклонение не учитывать.
Итог
Характеристики ракеты «Тополь-М» позволяют с уверенностью говорить о том, что противник будет побежден в любых условиях войны.
РВСН нашей страны всегда будут поддерживать паритет, имея на вооружении такой стратегический комплекс. А «друзья» за границей сто раз оглянутся, прежде чем сделать бездумный агрессивный шаг в сторону развязывания вооруженного конфликта.
Помимо «Тополя», вскоре на вооружение поступит новый комплекс МБР РС-24 «Ярс» с разделяющейся боевой частью.
Характеристики этого оружия засекречены, появление некоторых данных возможно только после постановки комплекса на боевую службу.

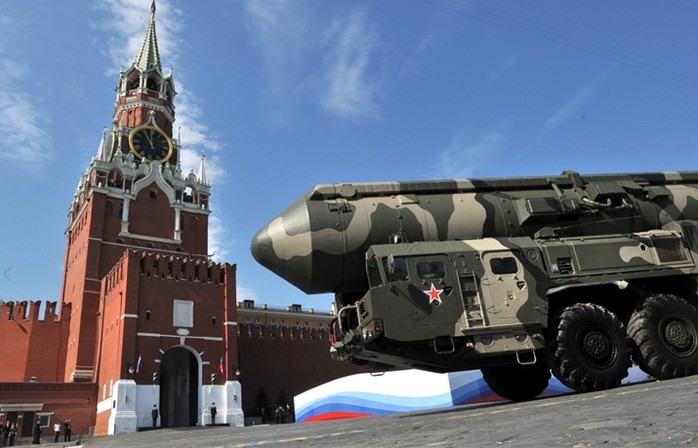

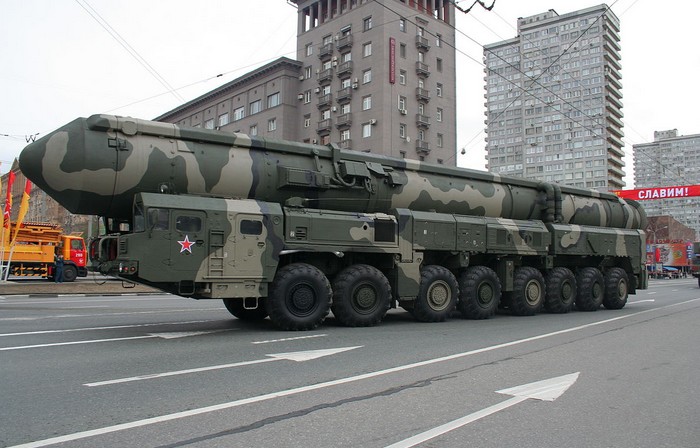

Фото Тополь-М
